我公司长沙河口小学平板太阳能热水工程竣工验收

一.工程介绍

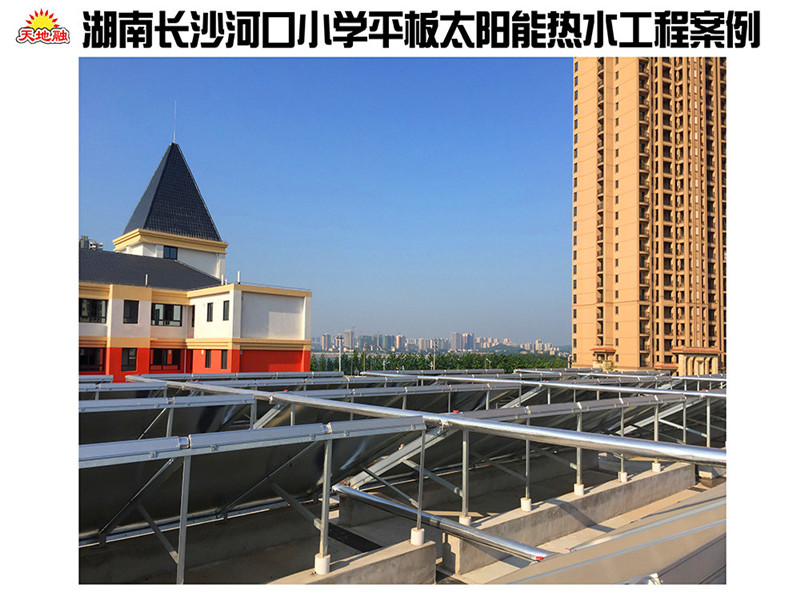

该项目为长沙市河口小学平板太阳能热水工程，主要是利用太阳能热水器给学校食堂提供生活热水，满足食堂的热水需求。该工程共安装平板太阳能集热器110块，总集热面积220㎡，辅助加热系统采用两台ZKFRS-40II型号的空气源热泵，制热量为40KW，输入功率为9.52KW，在太阳能不足时作为辅助热源，管道及配件均采用304不锈钢管，外包橡塑保温管及铝皮，保温水箱采用304不锈钢方形组合水箱，容积为12m³，外层灌涂聚氨酯发泡材料保温。

二.热水系统设计依据

GB  50364

民用建筑太阳能热水系统应用技术规范

GB  50015

建筑给水排水设计规范

GB  50242

建筑给水排水及采暖工程施工质量验收规范

GB  50300

建筑工程施工质量验收统一标准

GB  50207

屋面工程质量验收规范

GB  50205

钢结构工程施工质量验收规范

GB  50268

给水排水管道工程施工及验收规范

GB  14536.1

家用和类似用途电自动控制器—第一部分通用要求

GB/T 8877

家用电器的安装、使用、检修安全要求

GB/T 12936

太阳能热利用术语

GB/T 6424

平板型太阳集热器技术条件

GB/T 4271

平板型太阳集热器性能试验方法

GB/T 18713

太阳热水系统设计、安装及工程验收技术规范

GB/T 19141

家用太阳热水系统技术条件

三.空气源热泵

　　从工作原理上讲，不属于传统太阳能产品。空气源热泵产品与常规太阳能产品区别较大，常规太阳能产品利用水为介质，必须依靠太阳光的直射或辐射才能达到供热效果，而空气源热泵产品，利用制冷剂吸收空气中的热能和太阳辐射能，并通过压缩机压缩制热后与水交换热量来达到供热效果，因此产品与空调原理相同。

　　适用范围广，适用温度范围在-7至40℃,并且一年四季全天候使用，不受阴、雨、雪等恶劣天气和冬季夜晚的影响，都可正常使用。可连续加热，与传统太阳能储水式相比，热泵产品可连续加热，持续不断供热水，满足用户需求，适合各类团体热水工程使用，可实现无人值守，全自动运行，集中供应热水配有水温、水位显示。

其优点：

1.运行成本低。

2.环保型产品。

3.性能稳定，不受环境影响。

4.方便：空气能热泵占地空间很小。

5.安全性能好，无任何隐患。

6.实现系统运行自动化。

7.使用寿命长、维护费用低，使用寿命长达15年以上，设备性能稳定。

四.太阳能热水器总控制柜

　　太阳能热水器总控制柜，也就是水位控制器是指通过机械式或电子式的方法来进行高低水位的控制，可以控制电磁阀、水泵等，成为水位自动控制器或水位报警器，从而来实现半自动化或者全自动化。

五.热水系统设计说明

1、本系统采用集中集热—集中储热—集中供水系统，集热器统一架设在楼顶屋面上，同时在屋顶设置1个储热水箱，安装2台空气源热泵作为辅助热源。

项目所在地冬季需要一定的防冻措施，为了系统高效安全运行，本系统安装防冻检测阀门，当集热器内部温度低于4度时，启动循环泵将储热水箱内的水循环到集热器内进行解冻或采取排空的方法防冻。

系统管路及配件均为304不锈钢材质，耐腐蚀，耐压性高，满足循环系统需求。

2、储热系统

本项目采用集中供热，集中储热方式。

3、集热循环系统

集热管路采用304不锈钢管材质，集热、换热循环泵均采用威乐或者韩进品牌热水循环泵。

4、辅助热源

为了更好的满足使用舒适性，太阳能系统必须配置一种稳定的常规能源作为保障，本系统采用空气源热泵做为辅助热源。

5、控制系统

本太阳能系统可完全实现自动控制运行，无人值守，可根据客户要求增加控制功能，采用PLC或者DDC可编程控制程序，实现参数上传、远程控制等功能。

6、系统运行原理

集热器加热：当T1-T2≥7℃时，1#泵（热水循环泵）启动；当T1-T2≤3℃时，1#泵（热水循环泵）关闭。

防冻功能启动：当集热器内部温度低于4度时，启动循环泵将储热水箱内的水循环到集热器内进行解冻，或采取排空的方法防冻。

辅助热源启动：当T4温度低于55℃启动辅助热源（空气源）。

六、该工程给学校带来的贴身便利

　　据学校食堂工作人员介绍，食堂的水夏凉冬冷，夏天还能接受，进入秋天后感觉那水凉得彻骨。安装太阳能热水器虽然前期要投入资金，但同时也省去了这部分热水的电费，节能环保的同时，更显学校关心学生爱护学生的人性化。
